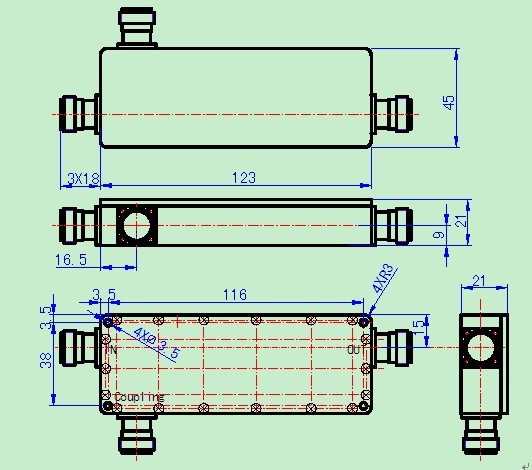

高品质腔体耦合器 700-2700M 15-40dB N型
发布时间：2015/9/30 来源：南京赛格微电子科技股份有限公司 浏览：1876
所属类别： 耦合器、功分器、电桥
产品详情内容：
定向耦合器技术指标
|
型号
|
CUL-0727-15dBG
|
CUL-0727-20dBG
|
CUL-0727-25dBG
|
CUL-0727-30dBG
|
CUL-0727-35dBG
|
CUL-0727-40dBG
|
|
频率
|
700-2700MHz
|
700-2700MHz
|
700-2700MHz
|
700-2700MHz
|
700-2700MHz
|
700-2700MHz
|
|
耦合度
|
15±1dB
|
20±1dB
|
25±1dB
|
30±1dB
|
35±1.5dB
|
40±1.5dB
|
|
插损
|
0.4dB
|
0.4dB
|
0.3dB
|
0.3dB
|
0.3dB
|
0.3dB
|
|
方向性
|
≥18dB
|
≥15dB
|
||||
|
驻波比
|
≤1.25
|
|||||
|
功率
|
200W
|
|||||
|
三阶互调
|
＜-155dBc(+43dBm×2)
|
|||||
|
五阶互调
|
＜-165dBc(+43dBm×2)
|
|||||
|
工作温度
|
-20～+50℃
|
|||||
|
阻抗
|
50Ω
|
|||||
|
接口
|
NK
|
|||||
