DCS/WCDMA多频合路器
发布时间：2015/10/10 来源：南京赛格微电子科技股份有限公司 浏览：1226
所属类别： 合路器、POI
产品详情内容：
DFC-1822-23NYR3
|
技术指标
|
DCS
|
WCDMA
|
|
频率范围（MHz）
|
1710～1880
|
1920～2170
|
|
插入损耗（dB）
|
≤0.7
|
≤0.7
|
|
回波损耗（dB）
|
≥18
|
≥18
|
|
带内波动（dB）
|
≤0.4
|
≤0.4
|
|
带外抑制（dB）
|
≥80@1920～2170MHz
|
≥80@1710～1880MHz
|
|
端口隔离（dB）
|
≥80@1920～2170MHz
|
≥80@1710～1880MHz
|
|
三阶互调（dBc）
|
≤-120@2X43dBm
|
|
|
功率容量（W）
|
100
|
|
|
阻抗（Ω）
|
50
|
|
|
温度范围（℃）
|
-40--+55
|
|
|
接口类型
|
N－F
|
|
|

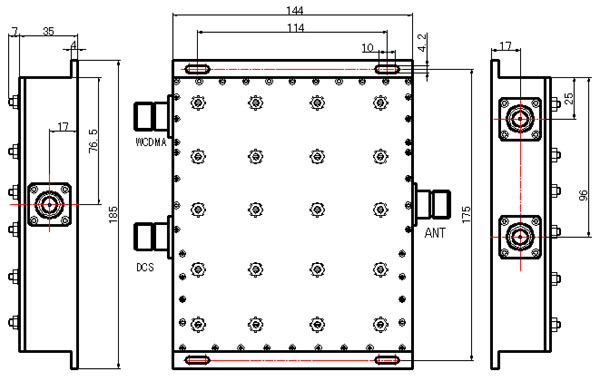

外形结构
|
如图所示
|
|
