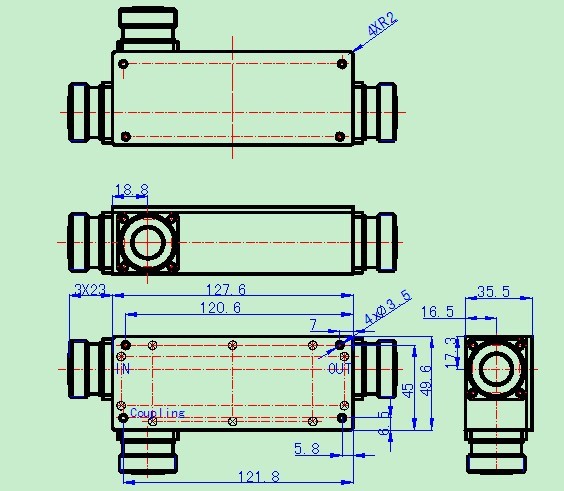

高品质腔体耦合器
发布时间：2015/10/10 来源：南京赛格微电子科技股份有限公司 浏览：1790
所属类别： 耦合器、功分器、电桥
产品详情内容：
定向耦合器技术指标
|
型号
|
CUL-0727-15dBDG
|
CUL-0727-20dBDG
|
CUL-0727-25dBDG
|
CUL-0727-30dBDG
|
CUL-0727-35dBDG
|
CUL-0727-40dBDG
|
|
频率MHz
|
700-2700
|
|||||
|
耦合度dB
|
15±1
|
20±1
|
25±1
|
30±1
|
35±1.5
|
40±1.5
|
|
插损dB
|
0.4
|
0.4
|
0.3
|
0.3
|
0.3
|
0.3
|
|
方向性dB
|
≥18
|
≥15
|
||||
|
驻波比
|
≤1.25
|
|||||
|
功率W
|
500
|
|||||
|
三阶互调
|
＜-155dBc(+43dBm×2)
|
|||||
|
五阶互调
|
＜-165dBc(+43dBm×2)
|
|||||
|
工作温度℃
|
-20～+50
|
|||||
|
阻抗Ω
|
50
|
|||||
|
接口
|
DINK
|
|||||
|
防护等级
|
IP65
|
|||||
