TFC-0822-39NYK1
发布时间：2015/10/10 来源：南京赛格微电子科技股份有限公司 浏览：1737
所属产品： CDMA/GSM/DCS/3G多频合路器
型号详情内容：
|
技术指标
|
CDMA
|
GSM&DCS
|
3G
|
|
|
频率范围（MHz）
|
825-880
|
909-960
|
1710-1880
|
1920-2170
|
|
插入损耗（dB）
|
≤0.8(常温)
≤1.0(高低温)
|
≤0.8(常温)
≤1.0(高低温)
|
≤1.0(常温)
≤1.2(高低温)
|
≤1.0(常温)
≤1.2(高低温)
|
|
带内波动（dB）
|
≤0.6(常温)
≤0.8(高低温)
|
≤0.6(常温)
≤0.8(高低温)
|
≤0.6(常温)
≤0.8(高低温)
|
|
|
回波损耗（dB）
|
≥18
|
≥18
|
≥18
|
|
|
隔离度（dB）
|
≥80@909-960MHz
≥80@1710-1880MHz
≥80@1920-2170MHz
|
≥80@825-880MHz
≥80@1920-2170MHz
|
≥80@825-880MHz
≥80@909-960MHz
≥80@1710-1880MHz
|
|
|
三阶互调(dBc)
|
≤-120@2x43dBm
|
|||
|
功率容量（W）
|
100
|
|||
|
阻抗（Ω）
|
50
|
|||
|
温度范围（℃）
|
－20～＋65
|
|||
|
接口类型
|
N-F
|
|||
|

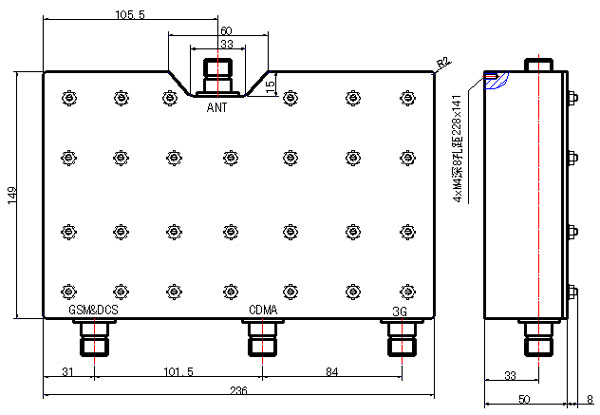

外形结构
|
如图所示
|
|||
