TFC-1925-42NYK1
发布时间：2015/10/10 来源：南京赛格微电子科技股份有限公司 浏览：1002
所属产品： PHS/WCDMA/WLAN三频合路器
型号详情内容：
|
技术指标
|
PHS
|
WCDMA
|
WLAN
|
||
|
频率范围（MHz）
|
1900-1915
|
Rx
|
Tx
|
2400-2500
|
|
|
1920-1980
|
2110-2170
|
||||
|
带宽（MHz）
|
15
|
60
|
100
|
||
|
插入损耗（dB）
|
≤3
|
≤3
|
≤1.2
|
≤1.2
|
|
|
回波损耗（dB）
|
≥20
|
≥20
|
≥20
|
||
|
带内波动（dB）
|
≤0.5
|
≤1.5
|
≤0.5
|
||
|
带外抑制（dB）
|
≥50@DC-1880MHz
≥75@1920-2500MHz
|
≥50DC-1880MHz
≥75@1880-1915MHz
≥80@2200-2500MHz
|
≥50@DC-1900MHz
≥80@1900-2170MHz
|
||
|
功率容量（W）
|
150
|
||||
|
温度范围（℃）
|
－10～＋55
|
||||
|
接口类型
|
N-F
|
||||
|

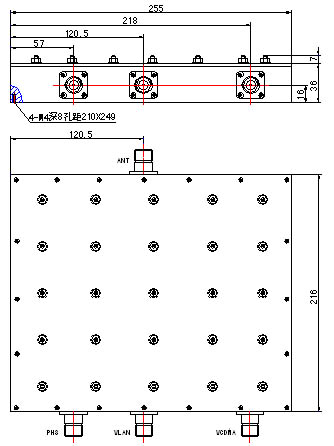

外形结构
|
如图所示
|
||||
