DFC-1921-26NYR1
发布时间：2015/10/10 来源：南京赛格微电子科技股份有限公司 浏览：1109
所属产品： PHS/WCDMA合路器
型号详情内容：
|
技术指标
|
PHS
|
WCDMA
|
|
|
频率范围（MHz）
|
1900～1910
|
1920～1980
|
2110～2170
|
|
带宽（MHz）
|
10
|
60
|
60
|
|
插入损耗（dB）
|
≤2
|
≤1.4
|
≤0.8
|
|
回波损耗（dB）
|
≥20
|
≥20
|
|
|
带内波动（dB）
|
≤0.8
|
≤0.8
|
|
|
三阶互调（2*20W输入）
|
≤-110dBm@1900-1910MHz
|
≤-110dBm@1920-2170MHz
|
|
|
带外抑制（dB）
|
≥50dB@DC～1880MHz
≥85dB@1920-2500MHz
|
≥80dB@DC～1880MHz
≥80dB@1880-1910MHz
≥80dB@2400-2500MHz
|
|
|
功率容量（W）
|
100
|
||
|
工作温度（℃）
|
-10～+55
|
||
|
接口类型
|
N-F
|
||
|

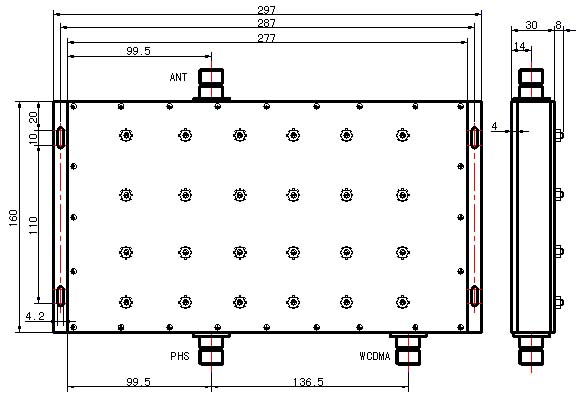

外形结构
|
见下图
|
||
