DFC-0809-24NYR1
发布时间：2015/10/10 来源：南京赛格微电子科技股份有限公司 浏览：1038
所属产品： CDMA/GSM双频合路器
型号详情内容：
高抑制GSM/CDMA双频合分路器由GSM和CDMA两个高抑制度的频段滤波器组成，实现两个频段信号合路输出或将双频段信号分路输出。 产品主要应用于带有高增益直放机的覆盖系统中,将来自GSM/CDMA直放机的两个频段信号合路输出至室内分布系统(或天线)及将来自室内分布系统(或天线)的双频段信号分路输出至GSM/CDMA直放机.
|
技术指标
|
CDMA
|
GSM
|
|
频率范围（MHz）
|
825～880
|
909～960
|
|
带 宽（MHz）
|
55
|
51
|
|
插入损耗（dB）
|
＜1.2
|
＜1.2
|
|
带内波动（dB）
|
＜0.8
|
＜0.8
|
|
驻波比
|
＜1.25
|
＜1.25
|
|
带外抑制（dB）
|
＞110dB@909～960MHz
|
＞110dB@825～880MHz
|
|
功率容量（W）
|
50
|
100
|
|
接口类型
|
N-F
|
|
|

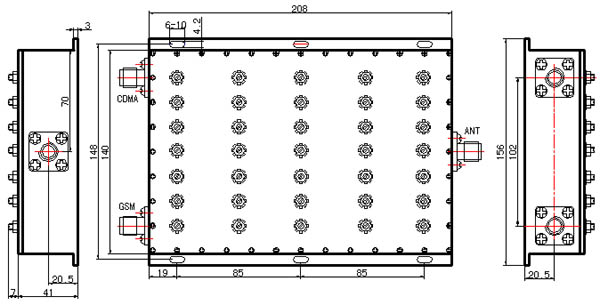

外形结构
|
见下图
|
|
