DLX-1516-19AJR1
发布时间：2015/10/9 来源：南京赛格微电子科技股份有限公司 浏览：1735
所属产品： 其它频段双工器
型号详情内容：
|
技术指标
|
Rx
|
Tx
|
|
频率范围（MHz）
|
1405～1424
|
1505～1524
|
|
带宽（MHz）
|
19
|
19
|
|
插入损耗（dB）
|
＜1.5
|
＜1.5
|
|
回波损耗（dB）
|
≥20
|
≥20
|
|
带内波动（dB）
|
＜0.6
|
＜0.6
|
|
带外抑制（dB）
|
≥90@DC-1300MHz
≥30@1380-1391MHz
≥10@1427-1437MHz
≥30@1438-1448MHz
≥90@1505M-3GHz
|
≥90@DC-1424MHz
≥30@1480-1491MHz
≥10@1527-1537MHz
≥30@1538-1548MHz
≥90@1700M-3GHz
|
|
收发隔离
|
90
|
|
|
ANT耦合度（dB）
|
30±3（双向）
|
|
|
平均功率（W）
|
100
|
|
|
温度范围（oC）
|
常温
|
|
|
接口类型
|
SMA-F
|
|
|

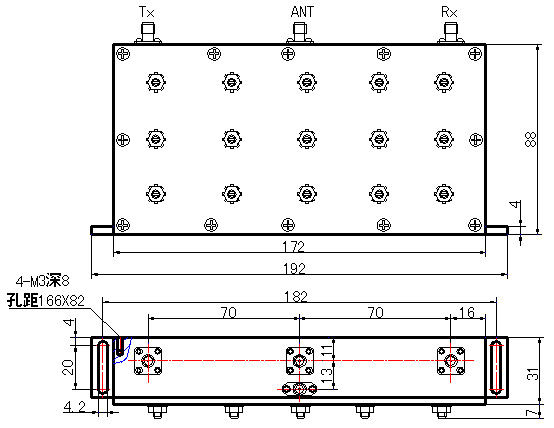

外形结构
|
见下图
|
|
