DLX-1512B-10AJR1
发布时间：2015/10/9 来源：南京赛格微电子科技股份有限公司 浏览：1568
所属产品： 其它频段双工器
型号详情内容：
|
技术指标
|
Rx
|
Tx
|
|
频率范围（MHz）
|
1419～1429
|
1519～1529
|
|
带宽（MHz）
|
10
|
10
|
|
插入损耗（dB）
|
≤1.5
|
≤1.5
|
|
回波损耗（dB）
|
≥20
|
≥20
|
|
带内波动（dB）
|
≤0.8
|
≤0.8
|
|
带外抑制（dB）
|
≥90@DC～1200MHz
≥30@1400～1409MHz
≥10@1410～1416MHz
≥30@1439～1450MHz
≥90@1519～1529MHz
≥90@1529M～3GHz
|
≥90@DC～1200MHz
≥90@1419～1429MHz
≥30@1500～1509MHz
≥10@1510～1516MHz
≥30@1539～1550MHz
≥90@1710M～3GHz
|
|
收发隔离（dB）
|
≥90
|
|
|
ANT耦合度（dB）
|
30±1.5
|
|
|
平均功率（W）
|
100
|
|
|
温度范围（℃）
|
-40~+80
|
|
|
接口类型
|
SMA-F
|
|
|

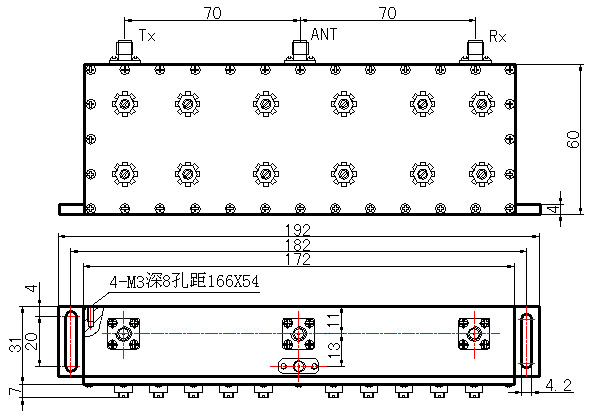

外形结构
|
见下图
|
|
