DLX-1512B-06AJR1
发布时间：2015/10/9 来源：南京赛格微电子科技股份有限公司 浏览：1533
所属产品： 其它频段双工器
型号详情内容：
|
技术指标
|
Rx
|
Tx
|
|
频率范围（MHz）
|
1410～1416
|
1510～1516
|
|
带宽（MHz）
|
6
|
6
|
|
插入损耗（dB）
|
≤1.5
|
≤1.5
|
|
回波损耗（dB）
|
≥20
|
≥20
|
|
带内波动（dB）
|
≤0.8
|
≤0.8
|
|
带外抑制
|
≥90dB@DC～1200MHz
≥30dB@1390～1400MHz
≥10dB@1419～1429MHz
≥30dB@1430～1440MHz
≥90dB@1510～1516MHz
≥90dB@1516～3GHz
|
≥90dB@DC～1200MHz
≥90dB@1410～1416MHz
≥30dB@1490～1500MHz
≥10dB@1519～1529MHz
≥30dB@1530～1540MHz
≥90dB@1710M～3GHz
|
|
收发隔离（dB）
|
≥90
|
|
|
ANT耦合度（dB）
|
30±1.5
|
|
|
平均功率（W）
|
100
|
|
|
温度范围（℃）
|
-40~+80
|
|
|
接口类型
|
SMA-F
|
|
|

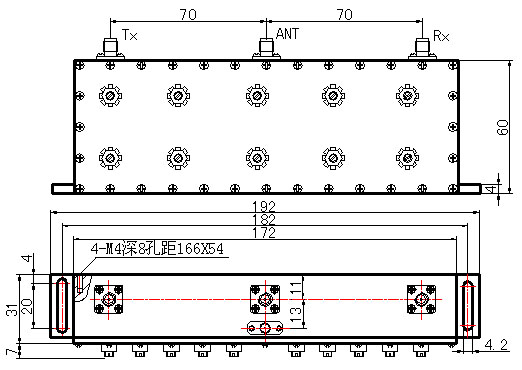

外形结构
|
见下图
|
|
