DLX-2018-60AJR2
发布时间：2015/10/9 来源：南京赛格微电子科技股份有限公司 浏览：1482
所属产品： WCDMA频段双工器
型号详情内容：
|
技术指标
|
Rx
|
Tx
|
|
频率范围（MHz）
|
1920～1980
|
2110～2170
|
|
带宽（MHz）
|
60
|
60
|
|
插入损耗（dB）
|
≤1.2
|
≤1.2
|
|
带内波动（dB）
|
≤0.6
|
≤0.6
|
|
回波损耗（dB）
|
≥18
|
≥18
|
|
带外抑制（dB）
|
≥80@DC～1750MHz
|
≥80@DC～1750MHz
|
|
≥50@1750～1900MHz
|
≥90@1750～1980MHz
|
|
|
≥50@2000～2110MHz
|
≥50@1980～2090MHz
|
|
|
≥90@2110～3000MHz
|
≥50@2190～2300MHz
|
|
|
|
≥80@2300～3000MHz
|
|
|
上下行抑制（dB）
|
≥90
|
≥90
|
|
ANT耦合度（dB）
|
30±2
|
|
|
功率容量（W）
|
100
|
|
|
温度范围（℃）
|
-30～+75
|
|
|
接口类型
|
SMA-F
|
|
|

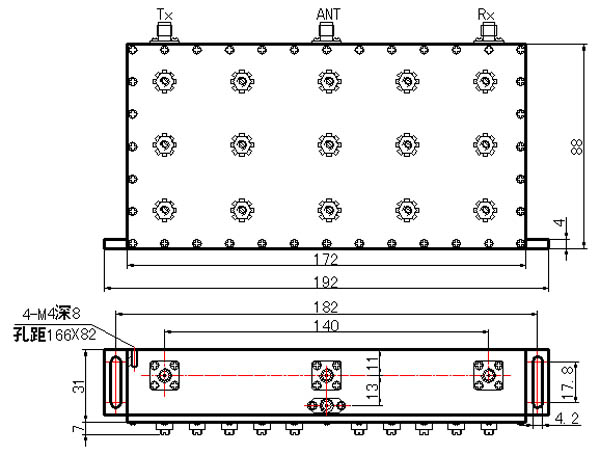

外形结构
|
见下图
|
|
