DLX-2018-60AJR1
发布时间：2015/10/9 来源：南京赛格微电子科技股份有限公司 浏览：1477
所属产品： WCDMA频段双工器
型号详情内容：
|
技术指标
|
Rx
|
Tx
|
|
频率范围（MHz）
|
1920～1980
|
2110～2170
|
|
带宽（MHz）
|
60
|
60
|
|
插入损耗（dB）
|
≤1.25
|
≤1.25
|
|
带内波动（dB）
|
≤0.8
|
≤0.8
|
|
回波损耗（dB）
|
≥20
|
≥20
|
|
带外抑制（dB）
|
≥80@DC～1750MHz
|
≥80@DC～1750MHz
|
|
≥5@1913～1917MHz
|
≥5@2103～2107MHz
|
|
|
≥10@1908～1913MHz
|
≥10@2098～2103MHz
|
|
|
≥15@1908MHz
|
≥15@2098MHz
|
|
|
≥5@1983～1987MHz
|
≥5@2173～2177MHz
|
|
|
≥10@1987～1992MHz
|
≥10@2177～2182MHz
|
|
|
≥15@1992MHz
|
≥15@2182MHz
|
|
|
≥90@2110～2170MHz
|
≥90@1920～1980MHz
|
|
|
≥80@2170MHz～3GHz
|
≥80@2.5～3GHz
|
|
|
上下行抑制（dB）
|
≥90
|
≥90
|
|
ANT耦合度（dB）
|
40±3（双向）
|
|
|
功率容量（W）
|
100
|
|
|
温度范围（℃）
|
常温
|
|
|
接口类型
|
SMA-F
|
|
|

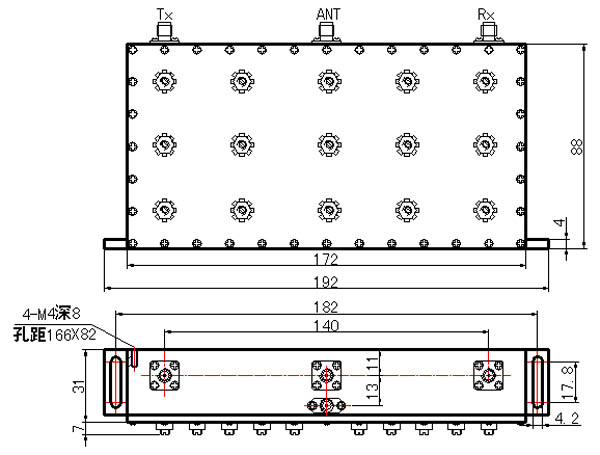

外形结构
|
见下图
|
|
