DLX-0916-29AJR1
发布时间：2015/10/8 来源：南京赛格微电子科技股份有限公司 浏览：1558
所属产品： GSM频段双工器
型号详情内容：
技术指标
Rx
Tx
频率范围（MHz）
890～909
935～954
带宽（MHz）
19
19
插入损耗（dB）
≤1.5
≤1.5
回波损耗（dB）
≥20
≥20
耦合口回波损耗（dB）
≥10
带内波动（dB）
≤0.6
≤0.6
带外抑制（dB）
≥15@899.5±13MHz
≥15@944.5±13MHz
≥70@DC～830MHz
≥70@909～1000MHz
上下行抑制（dB）
≥80
ANT耦合度（dB）
23±3（双向）
功率容量（W）
100
温度范围（℃）
-40～+85
接口类型
SMA-F

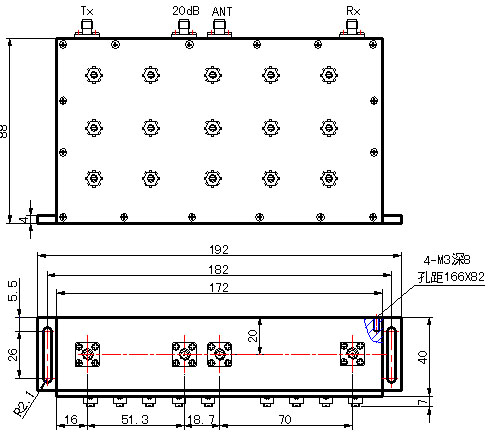

外形结构
见下图
|
技术指标
|
Rx
|
Tx
|
|
频率范围（MHz）
|
890～909
|
935～954
|
|
带宽（MHz）
|
19
|
19
|
|
插入损耗（dB）
|
≤1.5
|
≤1.5
|
|
回波损耗（dB）
|
≥20
|
≥20
|
|
耦合口回波损耗（dB）
|
≥10
|
|
|
带内波动（dB）
|
≤0.6
|
≤0.6
|
|
带外抑制（dB）
|
≥15@899.5±13MHz
|
≥15@944.5±13MHz
|
|
≥70@DC～830MHz
|
≥70@909～1000MHz
|
|
|
上下行抑制（dB）
|
≥80
|
|
|
ANT耦合度（dB）
|
23±3（双向）
|
|
|
功率容量（W）
|
100
|
|
|
温度范围（℃）
|
-40～+85
|
|
|
接口类型
|
SMA-F
|
|
|
外形结构
|
见下图
|
|
