SG44505000P40D11111
发布时间：2015/9/30 来源：南京赛格微电子科技股份有限公司 浏览：2029
所属产品： 微波功放
型号详情内容：
技术指标
|
序号
|
项目
|
技术指标
|
|
1
|
工作频率范围（MHz）
|
4450 - 5000
|
|
2
|
带内波动
|
≤1.5dB@4450-5000MHz（输出40dBm时）（常温）
≤1.8dB@4450-5000MHz（输出40dBm时）（全温）
≤0.5dB@20MHz
|
|
3
|
输入功率（dBm）
|
0
|
|
4
|
输出功率（饱和）（dBm）
|
≥40 @ 输入功率 0dBm
|
|
6
|
驻波告警（反射功率30%-70%）
|
TTL电平，低电平告警
|
|
6
|
输出功率检测电压值（V）
|
0～5
|
|
7
|
杂散（dBc）
|
≤ -60
|
|
8
|
输入输出驻波
|
≤1.3：1
|
|
9
|
功放开关控制
|
H：ON ， L：OFF
|
|
10
|
开关深度（dBc）
|
≥ 60
|
|
11
|
突发稳定时间（us）
|
≤ 25
|
|
12
|
DC（V）
|
+11
|
|
13
|
射频输入输出接头
|
SMA-50K
|
|
14
|
监控接口、供电接口
|
穿芯电容
|
|
15
|
工作温度（℃）
|
-25 ～ +55
|
|
16
|
存储温度（℃）
|
-40 ～ +70
|
|
17
|
外形尺寸（mm）
|

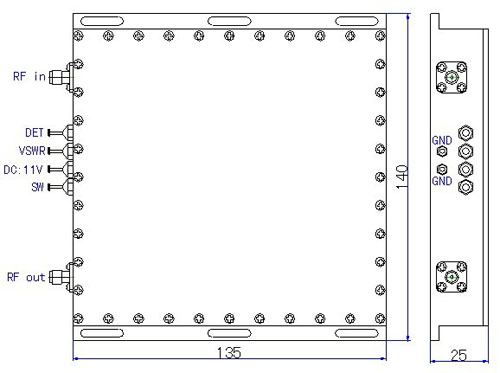

135*140*25mm（见附图仅供参考）
|
