SG13551855P40D1001
发布时间：2015/9/30 来源：南京赛格微电子科技股份有限公司 浏览：2050
所属产品： 微波功放
型号详情内容：
技术指标
|
序号
|
项目
|
技术指标
|
|
1
|
工作频率范围（MHz）
|
1355 - 1855
|
|
2
|
带内波动
|
≤2dB@1350-1850MHz（输出功率42dBm时）
|
|
≤0.5dB@15MHz
|
||
|
3
|
输入功率（dBm）
|
-30～0
|
|
4
|
输出功率（dBm）
|
≥42 @ 输入功率 -2dBm
|
|
5
|
功耗（W）
|
≤60（I≤5A）
|
|
6
|
驻波告警（反射功率30%-70%）
|
TTL电平，低电平告警
（告警反射功率34.8-38.45dBm）
|
|
7
|
输出功率检测电压值（V）
|
0～5（42dBm时约4.8V±0.13V）
|
|
8
|
输出功率检测误差
|
≤±1.5 dB@输出功率10 - 42 dBm
/ step 3dB
|
|
9
|
三阶交调（dBc）
|
≥18（输出功率@40dBm）
|
|
10
|
杂散（dBc）
|
≤ -60
|
|
11
|
功放开关控制
|
H：ON ， L：OFF
|
|
12
|
开关深度（dBc）
|
≥ 60
|
|
13
|
突发稳定时间（us）
|
≤ 40
|
|
14
|
输入输出驻波
|
≤1.5：1
|
|
15
|
DC（V）
|
+12，-5
|
|
16
|
射频输入输出接头
|
SMA-50K
|
|
17
|
监控接口、供电接口
|
穿芯电容
|
|
18
|
工作温度（℃）
|
-10 ～ +55
|
|
19
|
存储温度（℃）
|
-20 ～ +70
|
|
20
|

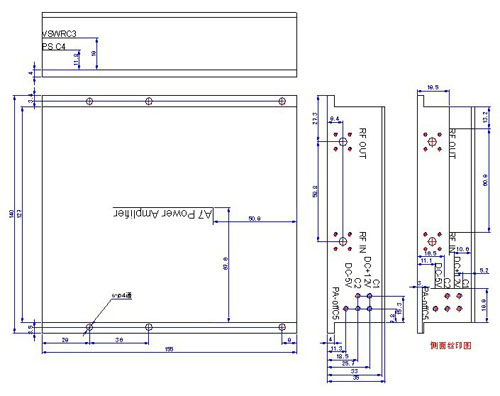

外形尺寸（mm）
|
140*155*35
|
|
21
|
备注
|
1、盖板丝印字体为5号Arial体，侧面丝印字体为3.5号Arial体
2、盒体导电氧化，喷三防清漆，底部不喷漆。
3、提供全套图纸
|
