SGVCO89509600
发布时间：2015/9/28 来源：南京赛格微电子科技股份有限公司 浏览：2188
所属产品： 宽带压控振荡器
型号详情内容：
技术指标
|
序号 |
项目 | 要求 |
| 1 |
频率范围
|
8900~9600MHz
|
| 2 |
输出功率
|
≥35mW
|
| 3 |
输出功率起伏
|
≤1.5dB（无突跳）
|
| 4 |
电调斜率
|
54±6 MHz/V 平均电调斜率
|
| 5 |
电调斜率非线性：
|
≤15% （9.0-9.5GHz）
≤20% （8.95-9.6GHz）
|
| 6 |
电调速率
|
≥500MHz/us
|
| 7 |
谐波
|
＜-20dB
|
| 8 |
杂波
|
＜-60dB
|
| 9 |
调后漂移
|
＜1‰（带宽）
|
| 10 |
电调电压范围
|
-8 ―― ＋8V
|
| 11 |
频温系数
|
＜0.5 MHz/℃
|
| 12 |
供电电源
|
±15V 0.5A
|
| 13 |
调幅噪声
|
＜-90dB（距主频30 MHz处，1MHz带内）
|
| 14 |
调频噪声
|
＜70HZ（距主频100KHz处，1MHz带内）
|
| 15 |
输出形式
|
波导接口
|
| 16 |
贮存温度
|
-40℃ --- +70℃
|
| 17 | 工作温度 |
-25℃ --- +60℃ |
| 18 |

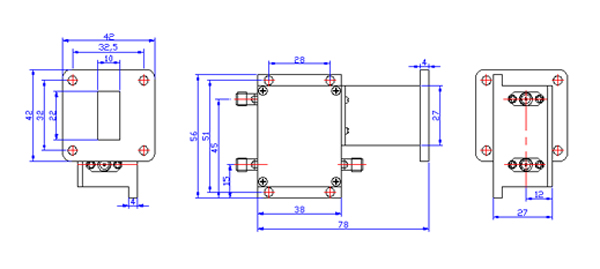

外形结构 |
如图 |
