SFC-0822-39NYK2
发布时间：2015/10/10 来源：南京赛格微电子科技股份有限公司 浏览：1106
所属产品： CDMA/GSM/DCS/3G多频合路器
型号详情内容：
|
技术指标
|
CDMA
|
GSM
|
DCS
|
3G
|
|
频率范围（MHz）
|
825-880
|
909-960
|
1745-1850
|
1920-2170
|
|
带宽（MHz）
|
55
|
51
|
105
|
250
|
|
插入损耗（dB）
|
≤0.8(常温)
≤1.2(高低温)
|
≤0.8(常温)
≤1.2(高低温)
|
≤0.8(常温)
≤1.2(高低温)
|
≤0.8(常温)
≤1.2(高低温)
|
|
驻波比
|
≤1.3
|
≤1.3
|
≤1.3
|
≤1.3
|
|
带内波动（dB）
|
≤0.6(常温)
≤0.9(高低温)
|
≤0.6(常温)
≤0.9(高低温)
|
≤0.6(常温)
≤0.9(高低温)
|
≤0.6(常温)
≤0.9(高低温)
|
|
带外抑制（dB）
|
≥80@909-960MHz
≥80@1745-1850MHz
≥80@1920-2170MHz
|
≥80@825-880MHz
≥80@1745-1850MHz
≥80@1920-2170MHz
|
≥80@825-880MHz
≥80@909-960MHz
≥80@1920-2170MHz
|
≥80@825-880MHz
≥80@909-960MHz
≥80@1745-1850MHz
|
|
三阶互调(dBc)
|
≤-120@2x43dBm
|
|||
|
功率容量（W）
|
100
|
|||
|
阻抗（Ω）
|
50
|
|||
|
温度范围(℃)
|
-20--+65
|
|||
|
接口类型
|
N-F
|
|||
|

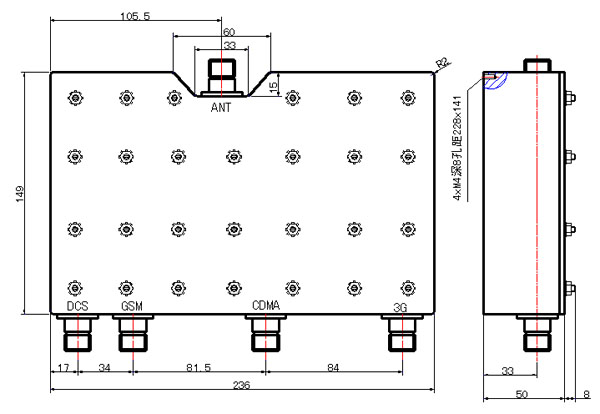

外形结构
|
见下图
|
|||
