TFC-0822-39NYK1
Release time：2015/10/10 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：812
Category classification： CDMA/GSM/DCS/3G Multi-Combiner
Content of product detail：
|
Item
|
CDMA
|
GSM&DCS
|
3G
|
|
|
Frequency Range（MHz）
|
825-880
|
909-960
|
1710-1880
|
1920-2170
|
|
Insertion Loss（dB）
|
≤0.8(Normal Temp.)
≤1.0(High-Low Temp.)
|
≤0.8(Normal Temp.)
≤1.0(High-Low Temp.)
|
≤1.0(Normal Temp.)
≤1.2(High-Low Temp.)
|
≤1.0(Normal Temp.)≤1.2(High-Low Temp.)
|
|
Passband Ripple（dB）
|
≤0.6(Normal Temp.)≤0.8(High-Low Temp.)
|
≤0.6(Normal Temp.)≤0.8(High-Low Temp.)
|
≤0.6(Normal Temp.)
≤0.8(High-Low Temp.)
|
|
|
Return Loss（dB）
|
≥18
|
≥18
|
≥18
|
|
|
Isolation（dB）
|
≥80@909-960MHz
≥80@1710-1880MHz
≥80@1920-2170MHz
|
≥80@825-880MHz
≥80@1920-2170MHz
|
≥80@825-880MHz
≥80@909-960MHz
≥80@1710-1880MHz
|
|
|
IMD3(dBc)
|
≤-120@2x43dBm
|
|||
|
Power（W）
|
100
|
|||
|
Impedance（Ω）
|
50
|
|||
|
Temp.（℃）
|
－20～＋65
|
|||
|
Connector
|
N-F
|
|||
|

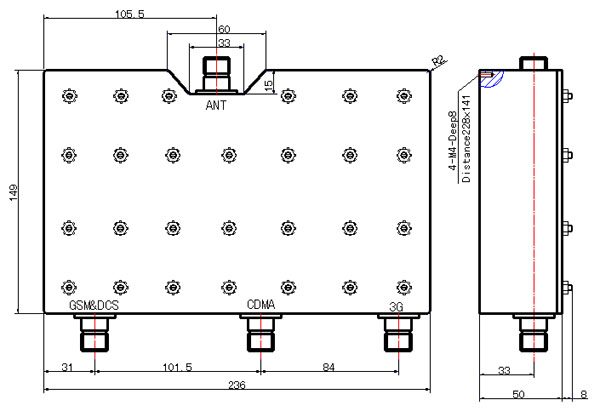

Dimension
|
Below Drawing
|
|||
