DLX-1516-30AJR2
Release time：2015/10/9 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：988
Category classification： Other Band Duplexers
Content of product detail：
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
1400-1430
|
1500-1530
|
|
Bandwidth（MHz）
|
30
|
30
|
|
Insertion Loss（dB）
|
≤1.3
|
≤1.3
|
|
Passband Ripple（dB）
|
≤0.6
|
≤0.6
|
|
Return Loss（dB）
|
≥20
|
≥20
|
|
Rejection（dB）
|
≥75@DC-1350MHz
≥30@1370-1390MHz
≥30@1440-1450MHz
≥90@1500-1530MHz
≥80@1530-3350MHz
|
≥80@DC-1400MHz
≥90@1400-1430MHz
≥30@1470-1490MHz
≥30@1540-1560MHz
≥75@1580-3350MHz
|
|
Average Power（W）
|
10
|
|
|
Peak Power（W）
|
100
|
|
|
T/R Isolation（dB）
|
≥90
|
|
|
Temp. Range（℃）
|
-40--+80
|
|
|
Connector
|
SMA-F
|
|
|

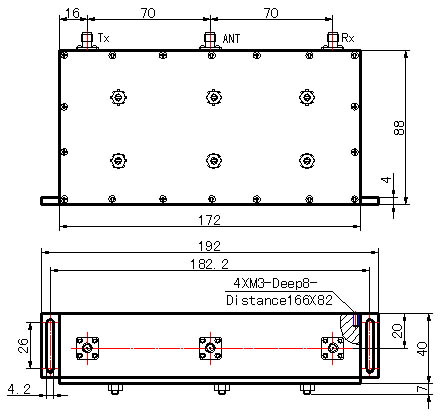

Dimension
|
Below Drawing
|
|
