DLX-1516-19AJR1
Release time：2015/10/9 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：986
Category classification： Other Band Duplexers
Content of product detail：
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
1405～1424
|
1505～1524
|
|
Bandwidth（MHz）
|
19
|
19
|
|
Insertion Loss（dB）
|
＜1.5
|
＜1.5
|
|
Return Loss（dB）
|
≥20
|
≥20
|
|
Passband Ripple（dB）
|
＜0.6
|
＜0.6
|
|
Rejection（dB）
|
≥90@DC-1300MHz
≥30@1380-1391MHz
≥10@1427-1437MHz
≥30@1438-1448MHz
≥90@1505M-3GHz
|
≥90@DC-1424MHz
≥30@1480-1491MHz
≥10@1527-1537MHz
≥30@1538-1548MHz
≥90@1700M-3GHz
|
|
T/R Isolatioon
|
90
|
|
|
ANT Coupling（dB）
|
30±3（bidirectional）
|
|
|
Average Power（W）
|
100
|
|
|
Temp. Range（oC）
|
Normal Temp.
|
|
|
Connector
|
SMA-F
|
|
|

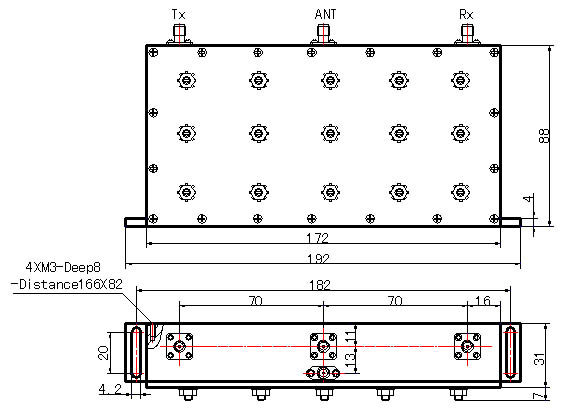

Dimension
|
Below Drawing
|
|
