DLX-1512B-19AJR2
Release time：2015/10/9 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：868
Category classification： Other Band Duplexers
Content of product detail：
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
1400-1419
|
1527-1546
|
|
Bandwidth（MHz）
|
19
|
19
|
|
Insertion Loss（dB）
|
≤1.5
|
≤1.5
|
|
Return Loss（dB）
|
≥20
|
≥20
|
|
Passband Ripple（dB）
|
≤0.7
|
≤0.7
|
|
Rejection（dB）
|
≥90@DC～1300MHz
≥6@1300～1395MHz
≥13@1424～1505MHz
≥90@1505M～3G
|
≥90@DC～1424MHz
≥13@1424～1522MHz
≥6@1551～1600MHz
≥90@1700M～3GHz
|
|
Input Power（W）
|
100
|
|
|
Storage Temp.（℃）
|
-40～+80
|
|
|
Connector
|
SMA-F
|
|
|

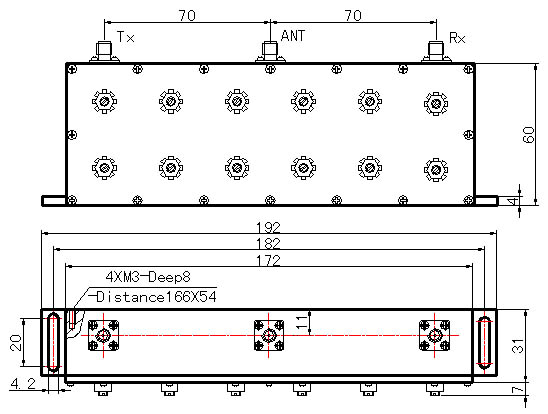

Dimension
|
Below Drawing
|
|
