DLX-1512B-10AJR1
Release time：2015/10/9 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：867
Category classification： Other Band Duplexers
Content of product detail：
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
1419～1429
|
1519～1529
|
|
Bandwidth（MHz）
|
10
|
10
|
|
Insertion Loss（dB）
|
≤1.5
|
≤1.5
|
|
Return Loss（dB）
|
≥20
|
≥20
|
|
Passband Ripple（dB）
|
≤0.8
|
≤0.8
|
|
Rejection（dB）
|
≥90@DC～1200MHz
≥30@1400～1409MHz
≥10@1410～1416MHz
≥30@1439～1450MHz
≥90@1519～1529MHz
≥90@1529M～3GHz
|
≥90@DC～1200MHz
≥90@1419～1429MHz
≥30@1500～1509MHz
≥10@1510～1516MHz
≥30@1539～1550MHz
≥90@1710M～3GHz
|
|
T/R Isolation（dB）
|
≥90
|
|
|
ANT Coupling（dB）
|
30±1.5
|
|
|
Average Power（W）
|
100
|
|
|
Temp. Range（℃）
|
-40~+80
|
|
|
Connector
|
SMA-F
|
|

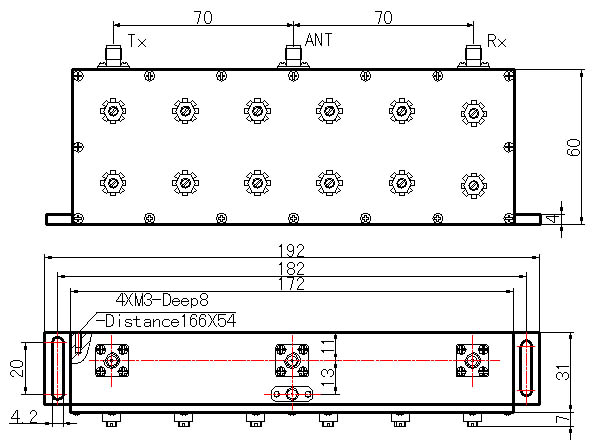

| Dimension |
Below Drawing
|
|
