DLX-1512B-06AJR1
Release time：2015/10/9 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：909
Category classification： Other Band Duplexers
Content of product detail：
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
1410～1416
|
1510～1516
|
|
Bandwidth（MHz）
|
6
|
6
|
|
Insertion Loss（dB）
|
≤1.5
|
≤1.5
|
|
Return Loss（dB）
|
≥20
|
≥20
|
|
Passband Ripple（dB）
|
≤0.8
|
≤0.8
|
|
Rejection
|
≥90dB@DC～1200MHz
≥30dB@1390～1400MHz
≥10dB@1419～1429MHz
≥30dB@1430～1440MHz
≥90dB@1510～1516MHz
≥90dB@1516～3GHz
|
≥90dB@DC～1200MHz
≥90dB@1410～1416MHz
≥30dB@1490～1500MHz
≥10dB@1519～1529MHz
≥30dB@1530～1540MHz
≥90dB@1710M～3GHz
|
|
Isolation（dB）
|
≥90
|
|
|
ANT Coupling（dB）
|
30±1.5
|
|
|
Average（W）
|
100
|
|
|
Temp. Range（℃）
|
-40~+80
|
|
|
Connector
|
SMA-F
|
|
|

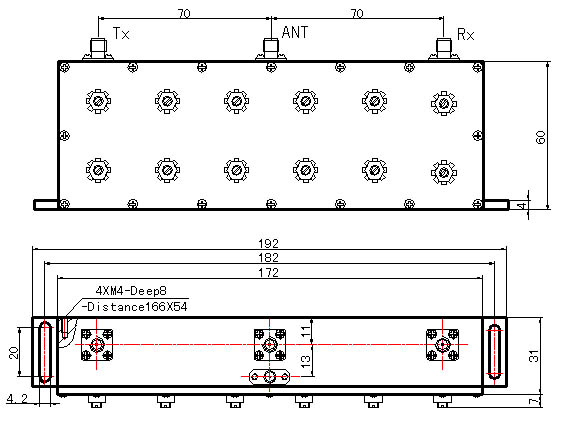

Dimension
|
Below Drawing
|
|
