DLX-2018-60AJR2
Release time：2015/10/9 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：912
Category classification： WCDMA Band Duplexer
Content of product detail：
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
1920～1980
|
2110～2170
|
|
Bandwidth（MHz）
|
60
|
60
|
|
Insertion Loss（dB）
|
≤1.2
|
≤1.2
|
|
Passband Ripple（dB）
|
≤0.6
|
≤0.6
|
|
Return Loss（dB）
|
≥18
|
≥18
|
|
Rejection（dB）
|
≥80@DC～1750MHz
|
≥80@DC～1750MHz
|
|
≥50@1750～1900MHz
|
≥90@1750～1980MHz
|
|
|
≥50@2000～2110MHz
|
≥50@1980～2090MHz
|
|
|
≥90@2110～3000MHz
|
≥50@2190～2300MHz
|
|
|
|
≥80@2300～3000MHz
|
|
|
Uplink/Downlink Rejection（dB）
|
≥90
|
≥90
|
|
ANT Coupling（dB）
|
30±2
|
|
|
Power（W）
|
100
|
|
|
Temp. Range（℃）
|
-30～+75
|
|
|
Connector
|
SMA-F
|
|
|

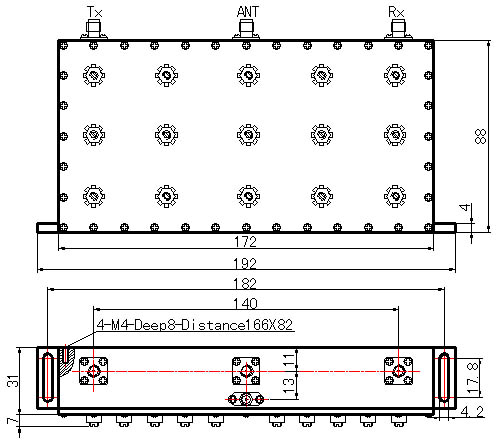

Dimension
|
Below Drawing
|
|
