DLX-2018-60AJR1
Release time：2015/10/9 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：927
Category classification： WCDMA Band Duplexer
Content of product detail：
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
1920～1980
|
2110～2170
|
|
Bandwidth（MHz）
|
60
|
60
|
|
Insertion Loss（dB）
|
≤1.25
|
≤1.25
|
|
Passband Ripple（dB）
|
≤0.8
|
≤0.8
|
|
Return Loss（dB）
|
≥20
|
≥20
|
|
Rejection（dB）
|
≥80@DC～1750MHz
|
≥80@DC～1750MHz
|
|
≥5@1913～1917MHz
|
≥5@2103～2107MHz
|
|
|
≥10@1908～1913MHz
|
≥10@2098～2103MHz
|
|
|
≥15@1908MHz
|
≥15@2098MHz
|
|
|
≥5@1983～1987MHz
|
≥5@2173～2177MHz
|
|
|
≥10@1987～1992MHz
|
≥10@2177～2182MHz
|
|
|
≥15@1992MHz
|
≥15@2182MHz
|
|
|
≥90@2110～2170MHz
|
≥90@1920～1980MHz
|
|
|
≥80@2170MHz～3GHz
|
≥80@2.5～3GHz
|
|
|
Uplink/Downlink Rejection（dB）
|
≥90
|
≥90
|
|
ANT Coupling（dB）
|
40±3（bidrectional）
|
|
|
Power（W）
|
100
|
|
|
Temp. Range（℃）
|
Normal Temp.
|
|
|
Connector
|
SMA-F
|
|
|

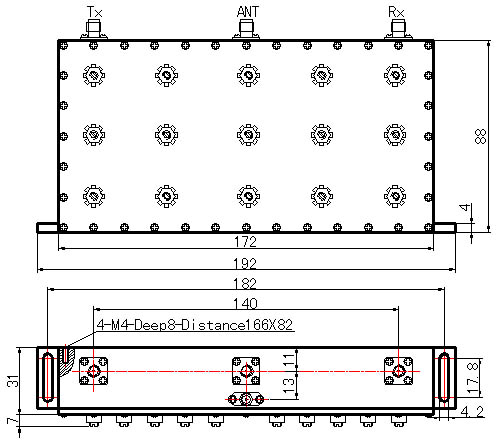

Dimension
|
Below Drawing
|
|
