DLX-2012-60AJR1
Release time：2015/10/9 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：947
Category classification： WCDMA Band Duplexer
Content of product detail：
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
1920～1980
|
2110～2170
|
|
Bandwidth（MHz）
|
60
|
60
|
|
Insertion Loss（dB）
|
≤0.8
|
≤0.8
|
|
Return Loss（dB）
|
≥20
|
≥20
|
|
Coupling Port Return Loss（dB）
|
≥10
|
|
|
Passband Ripple（dB）
|
＜0.5
|
＜0.5
|
|
Rejection（dB）
|
≥80@DC～1750MHz
≥80@2170～3G
|
≥80@DC～1750MHz
≥80@2400～3G
|
|
uplink/Downlink Rejection（dB）
|
≥90
|
|
|
ANT Coupling（dB）
|
23±3
|
|
|
Power（W）
|
80
|
|
|
Temp.（℃）
|
-40～+85
|
|
|
Humidity（%）
|
95
|
|
|
Connector
|
SMA-F
|
|
|
Dimension
|

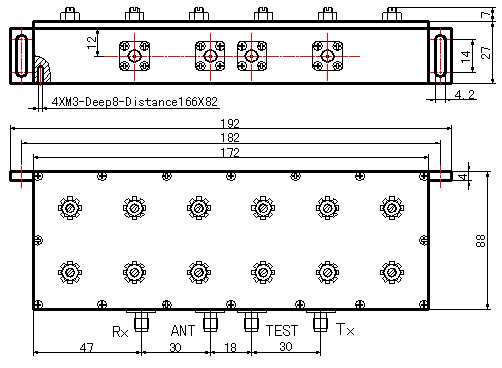

Below Drawing
|
|
