DLX-1812-19AJR1
Release time：2015/10/8 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：914
Category classification： DCS Band Duplexer
Content of product detail：
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
1710～1729
|
1805～1824
|
|
Bandwidth（MHz）
|
19
|
19
|
|
Insertion Loss（dB）
|
＜1.6
|
＜1.6
|
|
Return Loss（dB）
|
＞20
|
＞20
|
|
Passband Ripple（dB）
|
＜0.5
|
＜0.5
|
|
Rejection（dB）
|
＞80@1824～3000MHz
＞80@300～1600MHz
|
＞80@300～1710MHz
＞80@1920～3000MHz
|
|
Intersection Rejection（dB）
|
＞70
|
|
|
Power（W）
|
100
|
|
|
Impedance（Ω）
|
50
|
|
|
Temp.（℃）
|
-30～+60
|
|
|
Connector
|
SMA-F
|
|
|

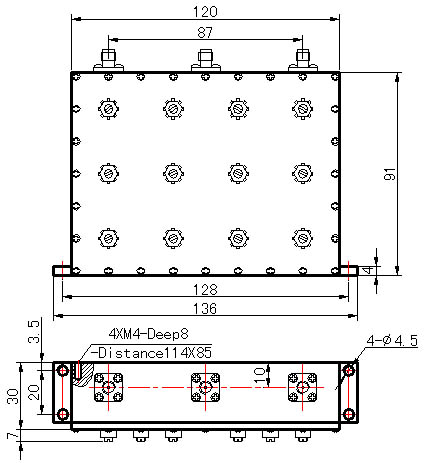

Dimension
|
Below Drawing
|
|
