DLX-0916-29AJR1
Release time：2015/10/8 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：806
Category classification： GSM Band Duplexer
Content of product detail：
Item
Rx
Tx
Frequency Range（MHz）
890～909
935～954
Bandwidth（MHz）
19
19
Insertion Loss（dB）
≤1.5
≤1.5
Return Loss（dB）
≥20
≥20
Coupling Port Return Loss（dB）
≥10
Passband Ripple（dB）
≤0.6
≤0.6
Rejection （dB）
≥15@899.5±13MHz
≥15@944.5±13MHz
≥70@DC～830MHz
≥70@909～1000MHz
Uplink/Downlink Rejection（dB）
≥80
ANT Coupling（dB）
23±3（bidirectional）
Power（W）
100
Temp.（℃）
-40～+85
Connetor
SMA-F
Dimension

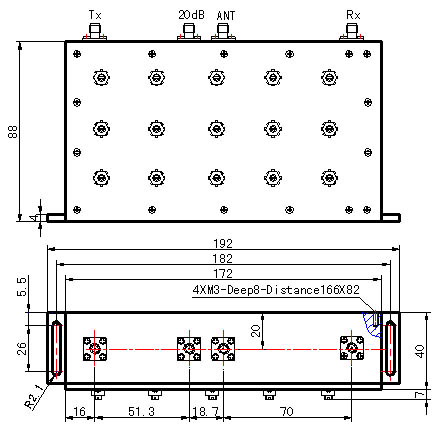

Below Drawing
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
890～909
|
935～954
|
|
Bandwidth（MHz）
|
19
|
19
|
|
Insertion Loss（dB）
|
≤1.5
|
≤1.5
|
|
Return Loss（dB）
|
≥20
|
≥20
|
|
Coupling Port Return Loss（dB）
|
≥10
|
|
|
Passband Ripple（dB）
|
≤0.6
|
≤0.6
|
|
Rejection （dB）
|
≥15@899.5±13MHz
|
≥15@944.5±13MHz
|
|
≥70@DC～830MHz
|
≥70@909～1000MHz
|
|
|
Uplink/Downlink Rejection（dB）
|
≥80
|
|
|
ANT Coupling（dB）
|
23±3（bidirectional）
|
|
|
Power（W）
|
100
|
|
|
Temp.（℃）
|
-40～+85
|
|
|
Connetor
|
SMA-F
|
|
|
Dimension
|
Below Drawing
|
|
