DLX-0814W-12AYR2
Release time：2015/10/8 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：1301
Category classification： CDMA Band Duplexer
Content of product detail：
Item
Tx
Rx
Frequency Range（MHz）
870～880
825～835
Insertion Loss（dB）
≤1.7
≤1.8
Passband Ripple（dB）
≤0.5
≤0.8
Return Loss（dB）
≥18
≥18
Rejection（dB）
≥90@825～835MHz
≥80@870～880MHz
≥5@fo±7.5MHz
≥40@fo±7.5MHz
≥50@fo±10MHz
≥80@960～3000MHz
Input Power(W)
≤50
Connector
SMA-F
Temp.（℃）
0～+50

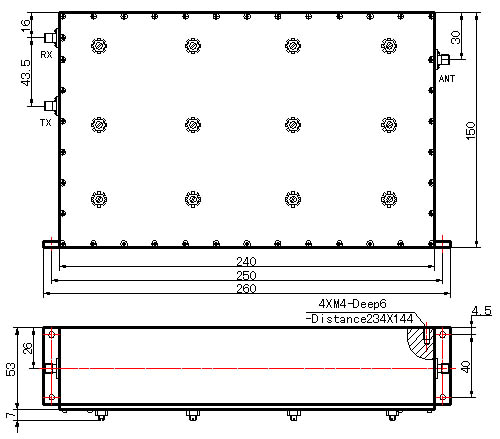

Dimension
Below Drawing
|
Item
|
Tx
|
Rx
|
|
Frequency Range（MHz）
|
870～880
|
825～835
|
|
Insertion Loss（dB）
|
≤1.7
|
≤1.8
|
|
Passband Ripple（dB）
|
≤0.5
|
≤0.8
|
|
Return Loss（dB）
|
≥18
|
≥18
|
|
Rejection（dB）
|
≥90@825～835MHz
|
≥80@870～880MHz
|
|
≥5@fo±7.5MHz
|
≥40@fo±7.5MHz
|
|
|
|
≥50@fo±10MHz
|
|
|
≥80@960～3000MHz
|
||
|
Input Power(W)
|
≤50
|
|
|
Connector
|
SMA-F
|
|
|
Temp.（℃）
|
0～+50
|
|
|
Dimension
|
Below Drawing
|
|
