DLX-0815-11AJR3
Release time：2015/10/8 From：NANJING SAIGEW MICROELECTRONICS & TECHNOLOGY CO., LTD. Browse：1527
Category classification： CDMA Band Duplexer
Content of product detail：
|
Item
|
Rx
|
Tx
|
|
Frequency Range（MHz）
|
825～835
|
870～880
|
|
Bandwidth（MHz）
|
10
|
10
|
|
Insertion Loss（dB）
|
≤1. 5
|
≤3
|
|
Return Loss（dB）
|
≥18
|
≥18
|
|
Passband Ripple（dB）
|
≤0.5
|
≤1.2
|
|
Rejection（dB）
|
＞60@DC～800MHz
|
＞70@890～960MHz
|
|
＞5@822.5MHz
|
＞35@882.5MHz
|
|
|
＞5@837.5MHz
|
＞50@885MHz
|
|
|
|
＞35@867.5MHz
|
|
|
Uplink/Downlink Range（dB）
|
＞82@870～880MHz
|
＞85@825～835MHz
|
|
Power（W）
|
100
|
|
|
Temp.（℃）
|
Normal Temp.
|
|
|
Connector
|
SMA-F
|
|
|
Dimension
|

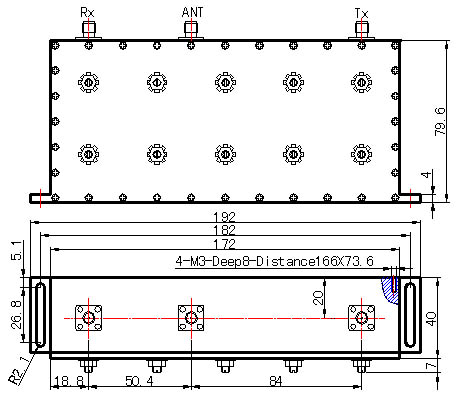

Below Drawing
|
|
